EP3M伺服驅動器在刀架行業的應用2

2019-05-17 武漢邁信電氣技術有限公司

一、應用介紹

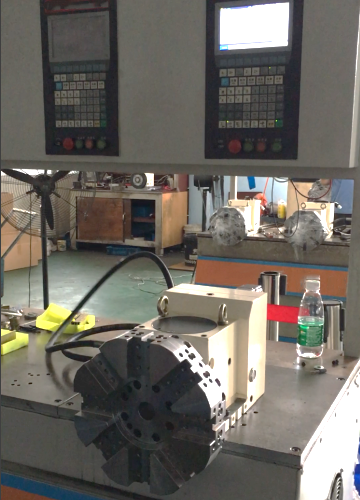

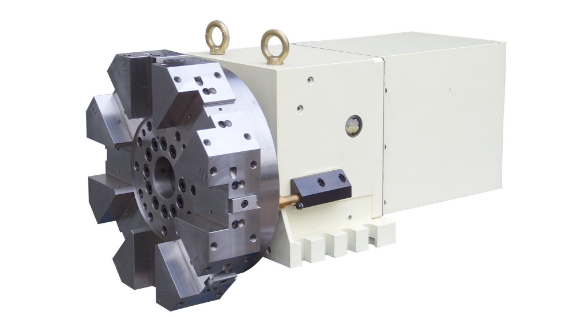

伺服刀架是數控機床進行自動換刀的實現機構，實現刀架上刀盤的轉動和刀盤的開定位、定位與夾緊的運動，以實現刀具的自動轉換，具有傳動機械結構、電氣正反轉控制、PLC編程控制等數控機床的核心內容，是每一個學習數控機床結構必須要掌握的，具有機械、電氣的綜合特點。

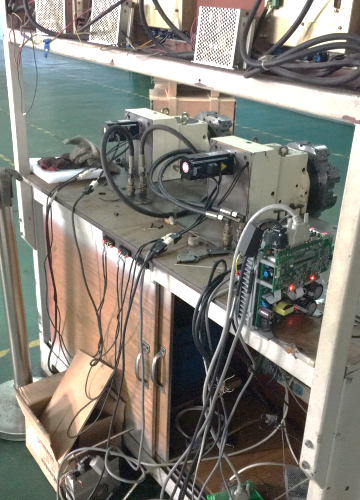

EP3M刀架驅動器是專門為驅動伺服刀架而設計的伺服驅動器（簡稱驅動器）。它能夠根據數控機床上CNC系統的換刀要求驅動刀架伺服電機，以達到控制伺服刀架進行手動調試換刀、自動換刀、刀架回零等動作，并可以進行當前刀位碼反饋、換刀故障報警輸出，很大程度上提高了數控機床刀架控制的效率。

二、工藝要求

1、高精度，使用高分辨率的絕對值編碼器
2、高可靠，頻繁換刀穩定
3、高效性，換刀速度快，時間短
4、具有刀位補償功能

三、系統方案

1、伺服功率段覆蓋0.1kW~15kW
2、可以支持多種刀位數，刀位數通過驅動器參數進行設置
3、可以提供刀架時序圖，任何數控系統廠家或者PLC廠家可以根據時序圖進行匹配使用

四、方案優勢

1、換刀時間可調，調節簡單靈活
2、長時間持續換刀運行穩定
3、刀位補償功能效果佳
4、刀架程序可編程

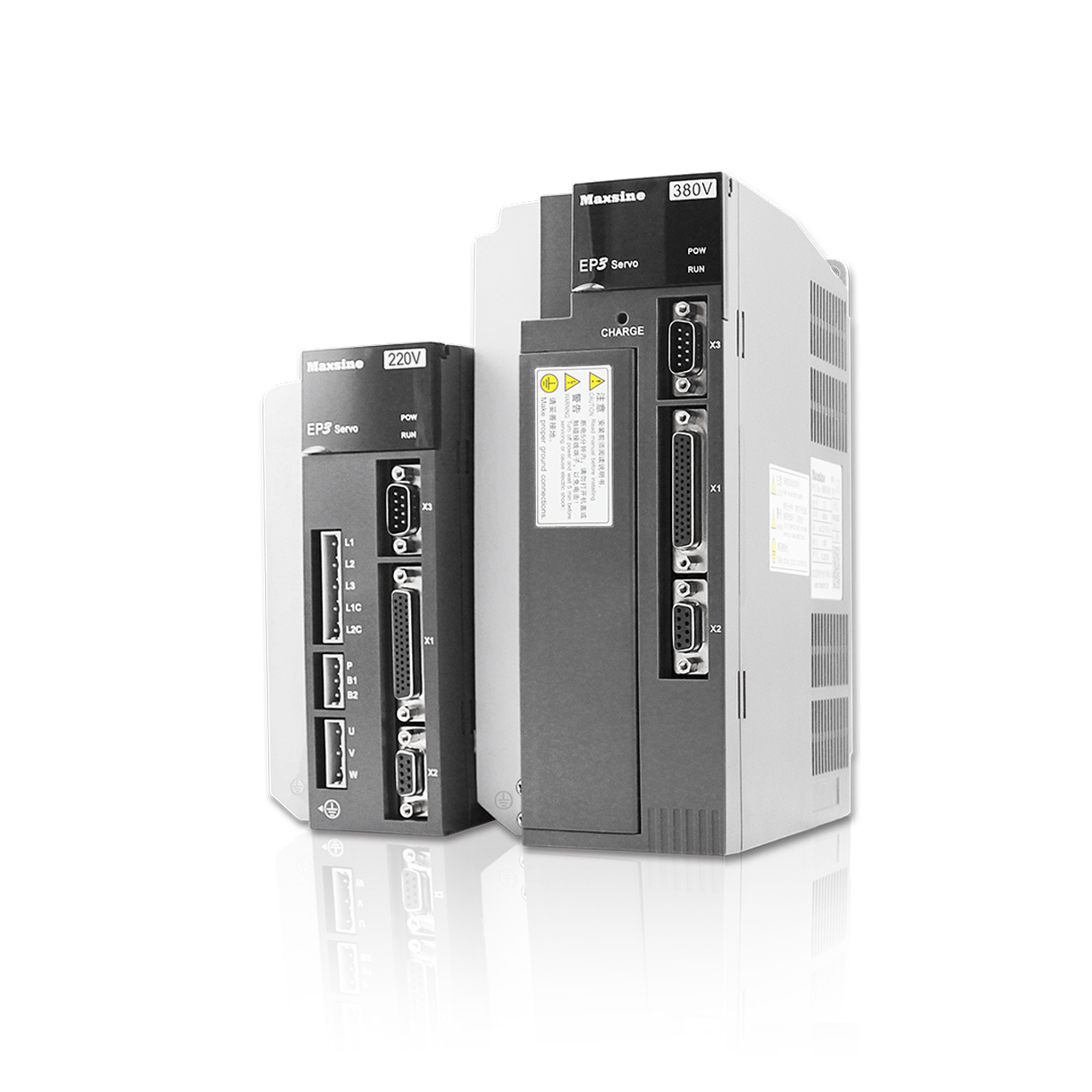

五、設備說明 EP3M

1、電壓：AC 220V/380V
2、功率：0.1kW~15kW
3、最大控制刀位：32刀
4、刀位反饋編碼：5位BCD編碼
5、工作方式：1、按鍵；2、設置原點；3、刀架定位
6、制動方式：能耗制動，內置制動電阻
7、控制輸入：1、刀號指令編碼；2、伺服控制
8、控制輸出：1、刀號位置編碼；2、伺服狀態
9、通訊接口：USB 參數讀寫，MODBUS 通訊
10、位置反饋：標配多摩川17位絕對式編碼器
11、支持電機類型：M/G系列旋轉伺服電機，支持第三方電機適配
